折彎?rùn)C(jī)模具之鵝頸型彎刀 （馬赫小課堂）

           馬赫小編將連續刊載關于常見折彎?rùn)C(jī)模具的講解,希望大家對折彎?rùn)C(jī)模具有更多的了解。

               本期主題：折彎?rùn)C(jī)模具之薄刃小鵝頸型刀
               對應馬赫折彎模具畫冊：0453# -MHP06，

刀具種類		上模		刀具名稱		鵝勁型彎刀
刀具型號	453#	耐壓值	50TON/M	材質		熱處理	HRC47±2

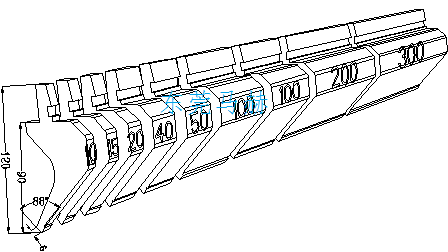

分割型號	155#	耐壓值	30TON/M	尖端R角	0.2R

加工特點:

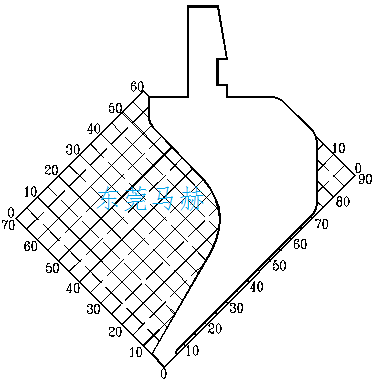

1.彎刀在折彎中的應用主要是W方向的避位,折彎示意圖如下所示:



2.X方向:Xmin>6mm方可折彎
(W方向有尺寸要求時)
3.Y方向:0<Y<75mm時,Z方向不能避位
  Y≧75mm時,Z=Y-75
