淺談：數控轉塔沖床的安全防護系統

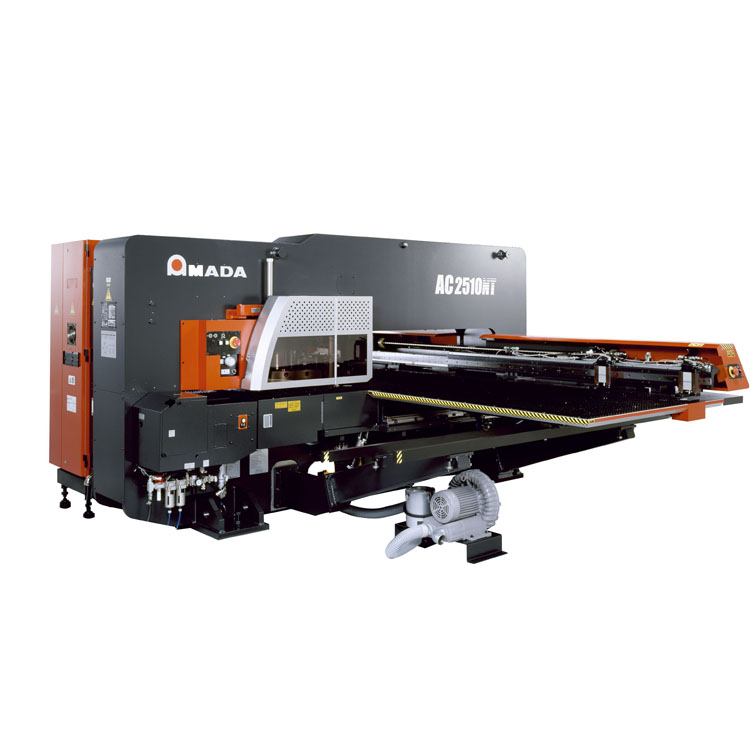

    馬赫小編題記：  數控轉塔沖床屬于高速度、高精度、高自動化的現代鈑金加工設備。 為了確保自動化的高效加工的可靠性，以及保證設備運行時操作人員的安全和設備的安全。 數控轉塔沖床具有一系列的安全防護裝置，由此組成了安全防護系統。主要包含：脫模檢測裝置、夾鉗脫料檢測裝置、護罩聯鎖安全裝置、活動工作臺聯鎖安全裝置、夾鉗死區保護裝置、夾鉗撞料及板料過度變形檢測裝置等。

     1脫模檢測裝置
      沖模在高速連續沖壓加工的過程中，偶爾會發生上模卡在板料中不能順利及時復位的現象。如機床繼續進行下一步的動作，就可能發生或撞料、或帶料、或夾鉗撞模具等安全事故，脫模檢測裝置能夠?qū)ι夏５募皶r復位進行有效的監測，如果檢測到上模在沖壓后未能及時復位，該裝置即會觸發系統的停機報警。從而可以避免發生后續的安全事故。


      2夾鉗脫料檢測裝置
     夾鉗夾持板料進行連續沖壓加工的過程中，可能發生廢料反彈等現象引起的板料被卡住的情況，如果夾鉗繼續回拉板料時就會發生板料被拉脫掉一個夾鉗或全部的夾鉗。夾鉗脫料后如果機床繼續下一步的工作就會發生或撞料、或錯誤位置沖壓等事故。夾鉗脫料檢測裝置能夠?qū)A鉗脫料現象進行有效的監測，一但發生，該裝置即會觸發系統的停機報警。從而可以避免發生后續的安全事故。


        3護罩及活動工作臺聯鎖安全裝置
        機床在自動加工的過程中，如果護罩或活動工作臺被人打開進去操作，就有可能發生人身傷害事故。因此機床的活動護罩和活動工作臺都帶有聯鎖安全裝置。如果在機床自動加工過程中，人為打開護罩或拉開活動工作臺，聯鎖裝置即會觸發系統的停機報警。從而可以避免發生后續的安全事故。


              4夾鉗死區保護裝置

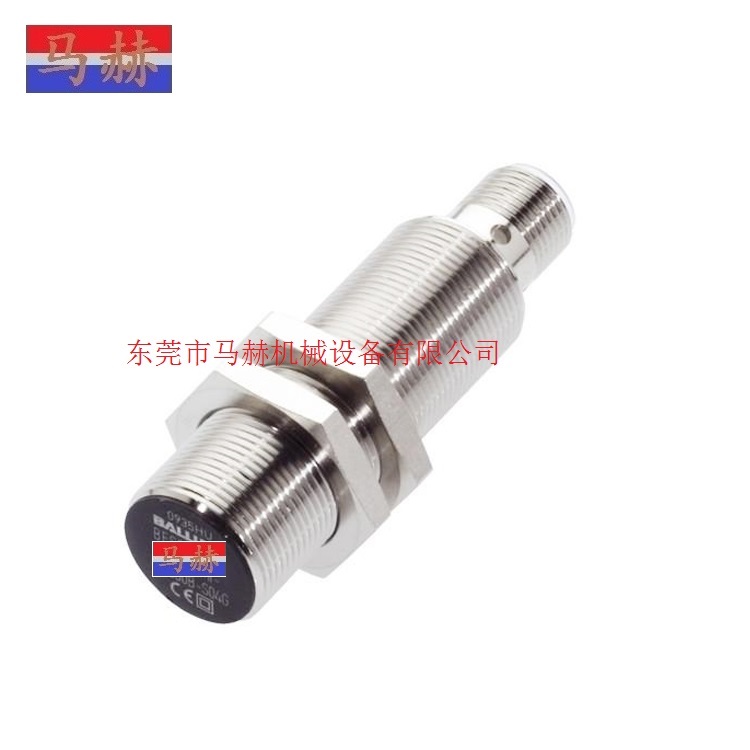

        夾鉗夾持板料部位或附近位置（稱為夾鉗死區），可能有必需的沖壓加工，如果沒有相應的保護措施，加工時模具會沖壓到夾鉗，導致模具或夾鉗的部分損壞。夾鉗死區保護裝置，就是針對這一情況配備的自動保護設施，該裝置通過一組感應開關（大小規格不同的模具對應不同的感應開關），在機床自動加工的過程中，當夾鉗進入死區、并有沖壓指令時，保護裝置即會觸發系統的停機報警。從而可以避免發生后續的安全事故。

              5板料過度變形檢測裝置
          夾鉗夾持板料進行連續沖壓加工的過程中，可能發生廢料反彈等現象引起的板料被卡住的情況，接下來如果夾鉗繼續推送板料時就會發生板料被頂彎變形的撞料事故；工件毛坯板料如果原本就有過大的變形（翹曲總高度達20mm時），在送進轉塔時會與轉塔產生碰撞事故。
夾鉗撞料及板料過度變形檢測裝置能夠及時對板料的過大變形觸發系統的停機報警。從而可以避免發生后續的安全事故。
